MU-0808 Matrice audio digitale 8×8

La matrice audio digitale 8×8 FHBAVTEC MU-0808 è un processore a matrice audio digitale 8×8 di livello aziendale progettato per il routing complesso del segnale, il mixaggio di precisione e l'elaborazione dinamica avanzata in ambienti AV professionali. Alimentato da un motore DSP ADI SHARC 21489 standard del settore funzionante a SIMD a 450 MHz, MU‑0808 offre un'esecuzione audio a latenza ultra-bassa e una fedeltà del suono incontaminata nelle sale riunioni aziendali, negli auditorium dell'istruzione superiore, nelle strutture governative e negli spazi per eventi multifunzione.

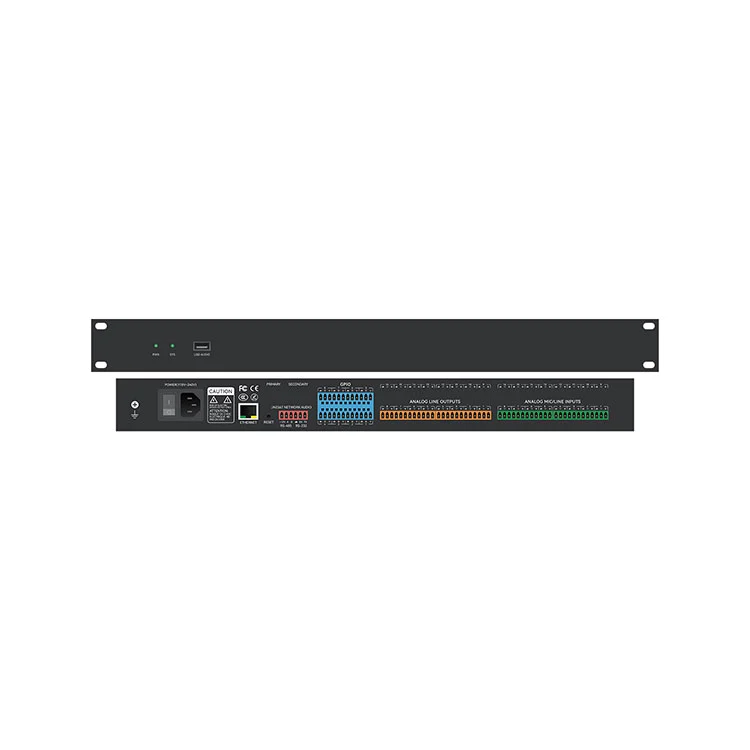

Racchiuso in uno chassis compatto in acciaio con montaggio su rack 1U, il MU‑0808 unifica gli algoritmi DSP audio essenziali, tra cui la cancellazione dell'eco acustico (AEC), la soppressione adattiva del feedback (AFC), il controllo attivo del rumore (ANC), il missaggio automatico con condivisione del guadagno, l'equalizzazione parametrica/grafica, la compressione dinamica e il routing della matrice. Con interfacce di controllo multiprotocollo tra cui Ethernet (TCP/IP), RS232, RS485 e porte logiche GPIO personalizzabili, MU‑0808 offre funzionalità di integrazione perfetta per i moderni sistemi AV.

Caratteristiche principali

• 8 ingressi analogici e 8 uscite analogiche:Connettori terminali a blocco Phoenix bilanciati che supportano segnali di linea/microfono con controllo del guadagno individuale.

•Architettura DSP ADI SHARC 21489:Processore SIMD a virgola mobile da 450 MHz ad alte prestazioni che gestisce algoritmi audio intensivi in ​​tempo reale.

•Risoluzione Pro-Audio:Frequenza di campionamento digitale a 24 bit/48 kHz che offre conversione audio e gamma dinamica trasparenti.

• Cancellazione dell'eco acustico (AEC):L'algoritmo AEC con accelerazione hardware elimina il feedback acustico e gli echi vocali lontani durante le videoconferenze remote.

• Controllo automatico del feedback (AFC):L'algoritmo dinamico di filtro notch identifica e sopprime il feedback acustico (fischio) in tempo reale.

• Controllo attivo del rumore (ANC) e miscelazione automatica:Riduzione del rumore di fondo abbinata al mixaggio automatico con condivisione del guadagno per la gestione di più microfoni.

• EQ e dinamica completi:EQ parametrico multibanda (PEQ), EQ grafico, filtri passa alto/passa basso, espansore, compressore, limitatore e noise gate dinamico.

• Routing della matrice e ritardo del canale:Assegnazione e missaggio arbitrari del segnale su 8×8 punti d'incrocio con ritardo regolabile fino a 1.200 ms per canale.

• Interfaccia classe audio USB:Interfaccia audio USB 1 ingresso/1 uscita senza driver per un'integrazione perfetta con piattaforme soft‑codec (Zoom, Microsoft Teams, Webex).

• Integrazione GPIO configurabile:8 porte di ingresso/uscita programmabili per uso generico per logica di commutazione, richiami di scene e silenziamento di emergenza.

• Controllo flessibile del sistema:Supporto di comandi bidirezionali tramite Ethernet, RS232 e RS485 per sistemi di controllo di terze parti e automazione del tracciamento delle telecamere.

• Custodia rack 1U:Design standard montabile su rack 1U da 19 pollici per un'implementazione in rack senza interruzioni.

Elaborazione del nucleo DSP

La matrice audio digitale MU-0808 8×8 fornisce un'architettura a matrice DSP intuitiva e flessibile che consente agli integratori di sistemi di personalizzare le catene di elaborazione del segnale in base ai requisiti acustici specifici del locale:

• AEC (cancellazione dell'eco acustico): cancellazione dell'eco ad alta efficienza ottimizzata per conferenze interattive full-duplex, evitando il feedback dell'oratore remoto.

• AFC (soppressione adattiva del feedback): rilevamento del feedback in tempo reale e filtro adattivo della frequenza notch per mantenere il massimo guadagno del sistema prima del feedback.

• Mixer automatico (algoritmo di condivisione del guadagno): bilancia automaticamente il guadagno su più canali microfonici attivi per mantenere stabili il guadagno del sistema e l'intelligibilità del parlato.

• Suite di equalizzazione: PEQ multibanda indipendente, EQ grafico, filtri passa alto, passa basso e passa tutto per una precisa sintonizzazione degli altoparlanti e una correzione ambientale.

• Dynamics Suite: espansori di ingresso/uscita, compressori, limitatori, controller di gamma dinamica e noise gate per la gestione dell'headroom.

• Routing e allineamento della matrice: assegnazione dei punti d'incrocio con controllo di fase, regolazione del guadagno e allineamento del ritardo digitale fino a 1.200 ms per linea di uscita.

Controllo e integrazione di sistema

Progettata per la progettazione di sistemi AV professionali, la matrice audio digitale MU-0808 8×8 offre solide opzioni di connettività e gestione:

• Software di controllo PC: il software GUI Windows dedicato consente la configurazione visiva in tempo reale di catene DSP, matrici di routing, curve di risposta EQ e mappature GPIO su TCP/IP.

• Automazione centralizzata: protocollo seriale aperto tramite RS232/RS485 per l'integrazione con Crestron, AMX, Extron e altri processori di controllo.

• Integrazione del monitoraggio della telecamera: uscita diretta del comando seriale per attivare le preimpostazioni della telecamera PTZ in base all'attività del gate del microfono attivo.

• Controllo logico GPIO: 8 porte logiche multifunzione configurabili per chiusure di contatti esterni, potenziometri del volume fisico, indicatori LED o esclusione dell'emergenza dell'allarme antincendio.

Applicazioni di destinazione

• Sale riunioni e centri congressi aziendali: rinforzo vocale ad alta definizione e videoconferenze senza eco.

• Istruzione superiore e aule universitarie: missaggio automatico multimicrofono, trigger di tracciamento della telecamera e distribuzione a matrice della stanza.

• Centri governativi e di comando: elaborazione audio ad alta affidabilità con override di emergenza GPIO fisici.

• Auditorium e spazi per eventi multifunzione: distribuzione dinamica del suono e allineamento del ritardo di zona.

• Sistemi AV commerciali: distribuzione di musica di sottofondo multizona e sistemi a matrice di paginazione.

Specifiche tecniche

Domande frequenti

D1: FHBAVTEC MU‑0808 supporta la cancellazione dell'eco per piattaforme di videoconferenza soft‑codec come Zoom o Microsoft Teams?

Risposta: sì. La matrice audio digitale MU-0808 8×8 è dotata di cancellazione dell'eco acustica (AEC) dedicata basata su hardware e di un'interfaccia audio USB 1 ingresso/1 uscita integrata. Collegando il MU‑0808 a un PC della sala conferenze tramite USB, il processore fornisce segnali microfonici elaborati e privi di eco direttamente a Zoom, Microsoft Teams o Webex, eliminando gli echi del parlato lontano e i fischi acustici locali.

D2: Come è configurato il MU‑0808 e può essere integrato con sistemi di controllo AV di terze parti?

Risposta: Il MU‑0808 è configurato utilizzando un software di controllo per PC Windows su Ethernet (TCP/IP), fornendo un'interfaccia visiva per l'instradamento del segnale, la sintonizzazione dell'EQ, l'elaborazione dinamica e la gestione delle preimpostazioni delle scene. Per l'integrazione di terze parti, l'unità è dotata di protocolli di controllo aperti RS232 e RS485, che consentono il controllo completo tramite controller di tracciamento delle telecamere Crestron, Extron, AMX o PTZ.

Q3: Quali funzioni possono essere assegnate alle 8 porte GPIO configurabili?

Risposta: le 8 porte logiche GPIO possono essere programmate in modo indipendente come ingressi o uscite digitali. I casi d'uso comuni di integrazione includono il collegamento di pulsanti fisici per il richiamo di scene preimpostate, l'interfacciamento con indicatori di stato LED, l'attivazione del silenziamento del sistema di emergenza tramite chiusure dei contatti di allarme antincendio o il collegamento di potenziometri analogici per il controllo del volume di zona montato a parete.

D4: L'MU‑0808 fornisce alimentazione phantom per i microfoni a condensatore e come viene regolato il guadagno?

Risposta: sì. Tutti gli 8 ingressi analogici sono dotati di alimentazione phantom +48 V commutabile individualmente e configurabile tramite il software di controllo, rendendolo completamente compatibile con i microfoni a condensatore e di confine professionali. Il guadagno del preamplificatore di ingresso è regolabile da 0 a +48 dBu nel software per adattarsi a varie sorgenti microfoniche e di livello di linea.
