Interfaccia Dante con MIC Line 2 Ingressi x 2 uscite

Sei il benvenuto per venire alla nostra fabbrica per acquistare le ultime vendite, basso prezzo e alta qualità. Non vediamo l'ora di cooperare con te.

Modello:DWP22X

Invia richiesta

Descrizione del prodotto

DWP22X è un'interfaccia Dante compatta che converte due ingressi analogici (MIC/Line) in Dante e due canali Dante in uscite XLR bilanciate. Ogni ingresso è dotato di guadagno regolabile (da -20db a +20db), potenza fantasma a 48 V commutabile e LED di segnale/clip. Con la conversione ad alta risoluzione a 24 bit, garantisce una qualità audio incontaminata. L'unità supporta sia POE che potenza DC da 24 V, con LED del pannello frontale per lo stato di potenza e di sincronizzazione della rete.

Perché scegliere il nostro prodotto?

1. Azienda innovativa

L'audio FHB è guidato dall'innovazione. Sviluppiamo continuamente nuove tecnologie che forniscono metodi di risparmio nel tempo a beneficio di te e della nostra rete di rivenditori. Le nostre soluzioni innovative si concentrano sui casi d'uso quotidiani e su come i nostri prodotti possono ridurre i tempi di installazione, ridurre i requisiti di manutenzione, aumentare la produttività e fornire affidabilità duratura.

2. linea di prodotti larghi e profondi

Forniamo oltre 200 prodotti audio e video, nonché una serie di prodotti Dante, come Dante Signal Processor, Dante Interface Machine, Dante Bluetooth Panel, Dante Microfone e Dante Stopaker ecc ...

Il nostro team di supporto leader del settore ti rende facile scegliere il prodotto giusto e fornire le giuste soluzioni di sistema.

3. Servizio professionale e veloce

Servizi online 24 ore per fornire suggerimenti e soluzioni per il cliente.

Supporto tecnico post-vendita /manutenzione del prodotto

Istruzioni di cablaggio/installazione/debug

4. Soluzioni OEM/ODM

I progettisti di sistemi professionisti per assistere la selezione dei prodotti e la progettazione del sistema per soddisfare le tue esigenze specifiche.

Caratteristiche principali:

DWP22X fornisce l'interfaccia Dante per due ingressi / output

• Con due canali audio Mic o Line standard convertiti in rete Dante

• Mic/linea selezionabile su ciascun ingresso

• Guadagno microfono/linea regolabile da -20 dB a +20db per ciascun canale di ingresso

• Potenza fantasma a 48 V commutabile su ciascun ingresso per il microfono condensatore

• Ogni segnale di ingresso audio/LED clip sul pannello frontale

• Due livello di linea di uscita audio bilanciata XLR da Dante Network

• Due canali di uscita sul pannello posteriore (corrispondenti a due uscite XLR)

• ad alta risoluzione a 24 bit converte da analogico al digitale e digitale a analogico

• I LED indicano lo stato per la sincronizzazione di alimentazione e di rete sul pannello frontale

• Alimentato da alimentazione esterna da 24 VDC o POE

• Funzionamento normale con switch di rete abilita POE

Specifiche del prodotto

Dante Network to Line /Mic Output
Output	XLRX2, morsetto staccabile 5p
Livello di output	-10 DBU nominale (linea) -10 DBU nominale (MIC)
Livello di output	+10 DBU massimo
Tensione di uscita	+20DBU (@ guadagno di output 0DB)
Impedenza di output	150 Ω bilanciato; 75 Ω sbilanciato
Risposta di frequenza	20 Hz a 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Rumore	<-75 dB
Cmrr	> 65 dB (da 50 Hz a 120 Hz)
Input mic/linea per la rete Dante
Ingni microfonici
Input	XLR X 2
Guadagno	Microfono condensatore: 40 dB
Microfono dinamico:	60 dB
Livello di input per +4 DBU	-36 dbu (condensatore) -56 dbu (dinamico) -36 dbu (massimo)
Impedenza di input	40 Oh
Potenza fantasma	48 v
Risposta di frequenza	20 Hz a 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Rumore sotto +4 dbu:	<-70 dB
Cmrr	> 70 dB (da 50 Hz a 120 Hz)
Crosstalk	<85 dB (da 20 Hz a 20 kHz
Input di riga
Input	XLR X 2
Livello di input per +4 DBU	+4 dbu (bilanciato); -10 dbv (sbilanciato)
Impedenza di input	> 40 Oh
Risposta di frequenza	20 Hz a 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Rumore sotto +4 dbu	<-75 dB
Cmrr	> 60 dB (da 50 Hz a 120 Hz)
Crosstalk	<75 dB (1 kHz, qualsiasi linea a qualsiasi canale microfono), <70 dB (da 20 Hz a 20 kHz)
Dante Channel
Trasmettitori/ricevitori	2/2
Velocità di trasmissione	100 Mbps
Risoluzione	16/09/32 bit
Tasso di campionamento	44,1 kHz, 48 kHz.
Interfaccia Dante	RJ45 Jack
Connessioni di alimentazione	Terminal euro a 2 pin, jack di alimentazione
Requisiti di potere	24 VDC a 180 mA più carichi fantasma collegati o POE
Dimensioni	116 mm (w) × 114,5 mm (h) × 53,1 mm (d) - DWP22x -US
Dimensioni	87mm (W) × 87,5 mm (H) × 53,1 mm (d) - DWP22x -eu
Peso: 0,29 kg-DWP22X-US	0,29 kg-DWP22X-US 0,28 kg-DWP22X-EU

Applicazione del prodotto

L'interfaccia 2CH Dante 2 Mic/Line Inputs X 2 Outputs Interface Panel è perfetto per applicazioni audio professionali, come sale conferenze, configurazioni di audio in diretta, studi di trasmissione e sistemi AV installati, in cui è richiesto affidabile dante-to-analog e conversione da analogico a dante Il suo design montato a parete consente l'integrazione pulita ed efficiente in vari ambienti mantenendo prestazioni audio di alta qualità.

Funzionamento del prodotto

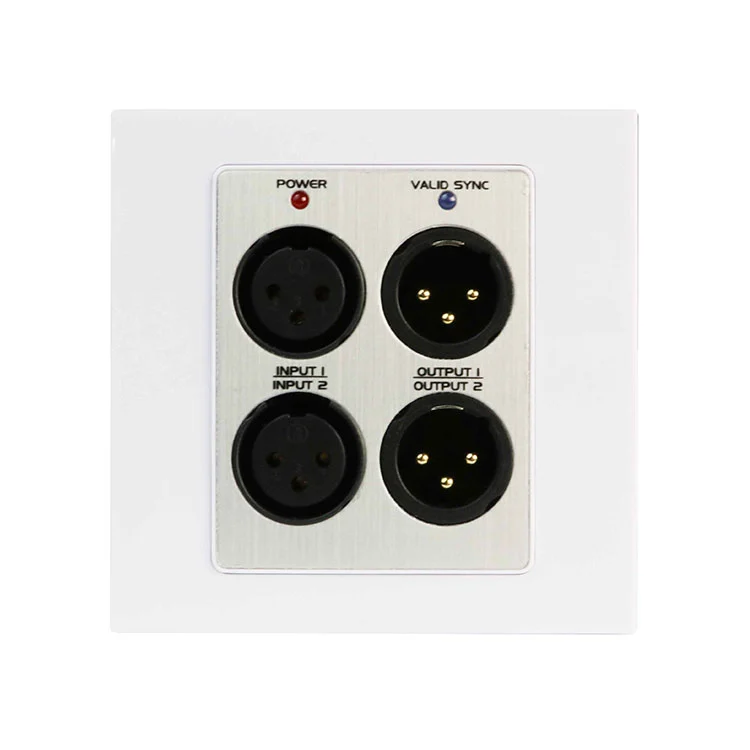

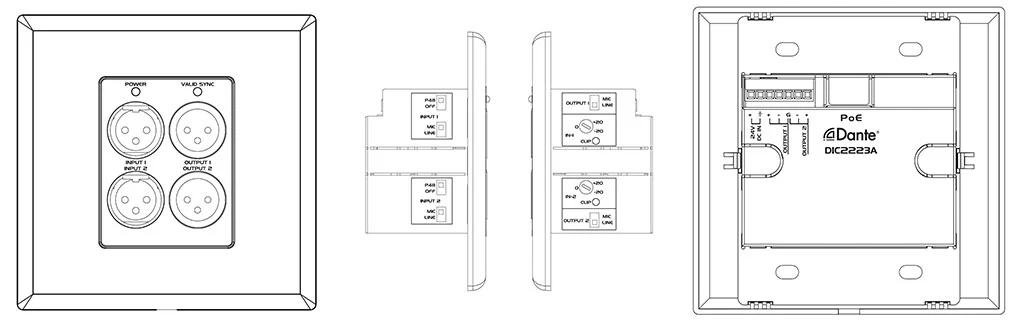

Dante Interface With Mic Line 2 Inputs X 2 Outputs

1. Due ingressi XLR, accettano segnale audio MIC o Line.

2. Due uscite XLR, selezionabili per il segnale audio MIC o Line.

3. Indicatore di LED di potenza.

4. LED di sincronizzazione indica lo stato della rete Dante.

5. Selettore di input

Linea:Accetta fonte di linea bilanciata o sbilanciata.

Mic:Accetta il segnale del microfono dinamico o condensatore.

48v:Fornisce potenza fantasma a 48 V quando si collega al microfono ondenser.

6. Selettore di output:T le uscite su linea o microfono con un intervallo di guadagno diverso.

7. Controlli del guadagno di ingresso:Regola il livello di guadagno del segnale di ingresso sul canale di ingresso ACH.

8. LED clip di segnale su ciascun canale di ingresso

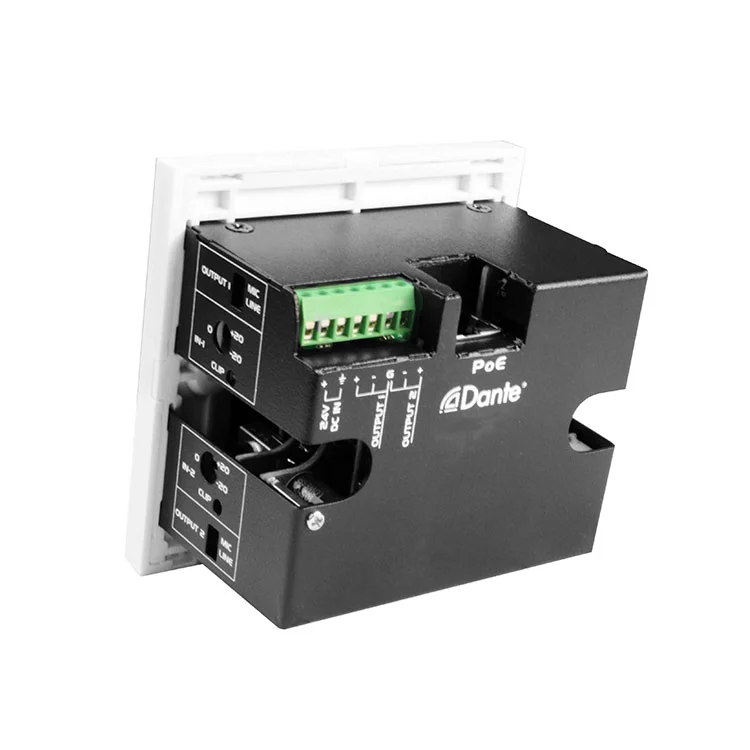

9. Output del terminale euro:

Converte due canali Dante in uscite di linea analogiche. Queste due uscite sono parallele alle uscite N Pannello frontale.

10.RJ45 Porta:Utilizzando Cat5 in grado di connettersi alla rete Dante.

Nota:Quando si utilizzano Switch di rete abilitato POE, DWP22X potrebbe essere alimentato e il funzionamento da POE.

11. Potenza:Collegare il blocco terminale DC 24V a 2P o jack di ingresso CC. Nota: se DC 24V e POE sono entrambi presenti a DWP22X, l'unità funzionerà da DC 24V. E quando DC 24V rimosso, l'alimentazione passerà automaticamente alla potenza POE.
